【R言語での画像処理シリーズ（その１）】R/EBImageとかを使った画像処理(読み込み、表示、リサイズetc)をやってみた件

Mac R言語 R - EBImage R - imager R - BiocManager R - EBImage.display R - EBImage::readImage R - EBImage::resize R - imager::resize R - EBImage::channel R - download.file R - quartz.save R - hist 画像処理 画像フィルター R - 画像処理 Wikipedia

はじめに

今回は、EBImageとimagerを使った、 R環境での画像処理をいろいろと紹介する。

具体的に、画像ファイルの読み込み・表示、 ヒストグラム表示、グレー画像変換、リサイズ(縮小)とかのプログラムを作成・実行してみた。

はじめに、EBImageとimagerをセットアップする。

パッケージのインストール

#EBImageのインストール
install.packages("BiocManager")
BiocManager::install("EBImage", force = TRUE)

#imagerのインストール
install.packages("imager")

ひまわり画像をwikipediaからダウンロードして表示する

download.file関数を使って、Wikipediaからヒマワリの画像をダウンロードする。

そして、EBImageの関数群(readImage & display)を使って、読み込みと表示をやってみる。

#画像のダウンロード
download.file(url = "https://upload.wikimedia.org/wikipedia/commons/4/40/Sunflower_sky_backdrop.jpg",
              destfile = "sunflower.jpg")

#EBImageのロードとオプション設定
library(EBImage); options(EBImage.display = "raster")

#画像の読み込み
Img <- EBImage::readImage(files="./sunflower.jpg", type = "jpg")

#画像の表示
EBImage::display(Img)

#画像の保存
quartz.save("Img01_sunflower.png", type="png", dpi=100); dev.off()

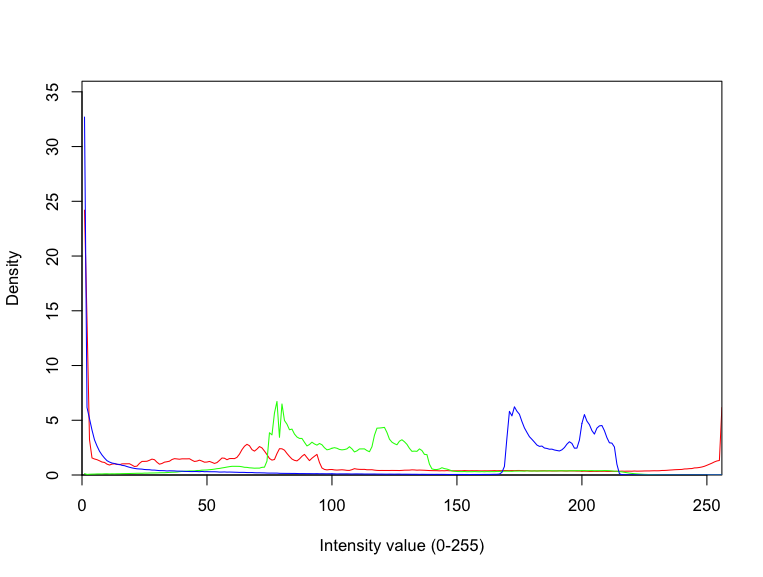

RGB画像をヒストグラムで表示する

次は、RGBのそれぞれの成分で頻度分布を計算して、ヒストグラムとして表示させる。

#クラス表示
str(Img)
#Formal class 'Image' [package "EBImage"] with 2 slots
#  ..@ .Data    : num [1:1404, 1:1555, 1:3] 0.00392 0.00392 0.00784 0.00784 0 ...
#  ..@ colormode: int 2
#  ..$ dim: int [1:3] 1404 1555 3

#画像の前処理
a <- hist(unlist(Img[,,1]), breaks=256); dev.off(); a <- a$red$density      #Red
b <- hist(unlist(Img[,,2]), breaks=256); dev.off(); b <- b$red$density      #Green
cc <- hist(unlist(Img[,,3]), breaks=256); dev.off(); cc <- cc$red$density   #Blue

#画像のヒストグラム表示
plot(a,
     xlim = c(0,256), ylim=c(0, max(c(a, b, cc))*1.1),
     xlab="Intensity value (0-255)", ylab="Density", xaxs="i", yaxs="i",
     type="l", col="red")
lines(b, col="green")
lines(cc, col="blue")
quartz.save("Img02_rgb_histo.png", type="png", dpi=100); dev.off()

グレー画像をヒストグラムで表示する

ここでは、RGBのカラー画像をグレー画像に変換した後に、頻度分布を計算して、ヒストグラムとして表示させる。

まずは、カラー画像をグレー画像に変換する。

#詳細表示
#Image
#  colorMode    : Color
#  storage.mode : double
#  dim          : 1404 1555 3
#  frames.total : 3
#  frames.render: 1
#
#imageData(object)[1:5,1:6,1]
#            [,1]        [,2]        [,3]        [,4]        [,5]        [,6]
#[1,] 0.003921569 0.003921569 0.003921569 0.003921569 0.003921569 0.003921569
#[2,] 0.003921569 0.003921569 0.003921569 0.003921569 0.003921569 0.003921569
#[3,] 0.007843137 0.007843137 0.007843137 0.007843137 0.003921569 0.003921569
#[4,] 0.007843137 0.003921569 0.003921569 0.003921569 0.003921569 0.003921569
#[5,] 0.000000000 0.003921569 0.003921569 0.003921569 0.003921569 0.003921569

#グレーに変換
ImgGr <- array(EBImage::channel(Img, "gray"), dim = dim(Img)[1:2])

#詳細表示
ImgGr
#Image
#  colorMode    : Grayscale
#  storage.mode : double
#  dim          : 1404 1555
#  frames.total : 1
#  frames.render: 1
#
#imageData(object)[1:5,1:6]
#          [,1]      [,2]      [,3]      [,4]      [,5]      [,6]
#[1,] 0.3124183 0.3124183 0.3124183 0.3124183 0.3124183 0.3124183
#[2,] 0.3124183 0.3124183 0.3124183 0.3124183 0.3124183 0.3124183
#[3,] 0.3163399 0.3163399 0.3163399 0.3163399 0.3124183 0.3124183
#[4,] 0.3163399 0.3124183 0.3124183 0.3124183 0.3124183 0.3124183
#[5,] 0.3084967 0.3124183 0.3124183 0.3124183 0.3124183 0.3124183

EBImage::display(ImgGr)
quartz.save("Img03_sunflower.png", type="png", dpi=100); dev.off()

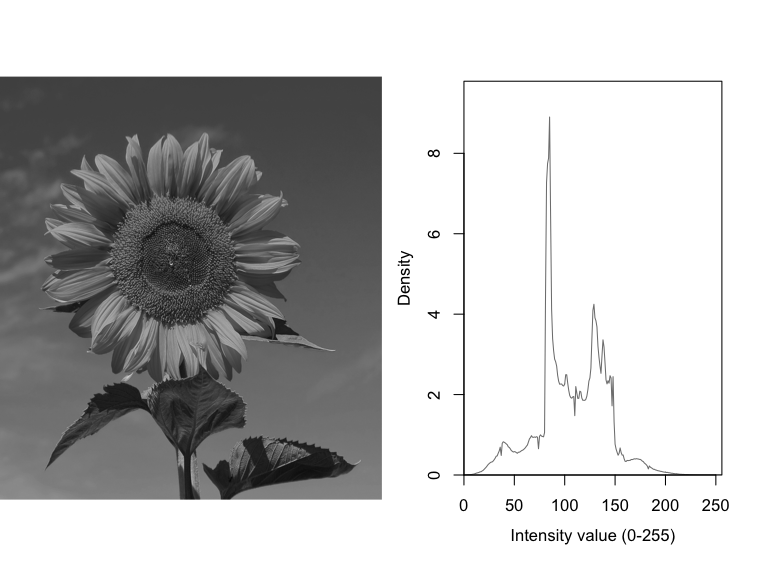

次に、グレー画像のヒストグラムも合わせて表示してみる。

#画像の前処理
a <- hist(unlist(ImgGr), breaks=256); dev.off()
a <- a$density

#画像のヒストグラム表示
par(mfcol = c(1,2), mgp=c(2.5, 1, 0))
EBImage::display(ImgGr)
plot(a,
     xlim = c(0,256), ylim=c(0, max(c(a))*1.1),
     xlab="Intensity value (0-255)", ylab="Density", xaxs="i", yaxs="i",
     type="l", col="grey50")
quartz.save("Img04_Grey.png", type="png", dpi=100); dev.off()

RGB画像を各成分に分離して、各画像を表示する

R成分を取り出す場合には、GとB成分にゼロを代入して、GB成分を消去する。 GとB成分でも同じような処理をやってみる。 そして、オリジナル画像、R成分、G成分、B成分の画像を連結させて表示させる。

#RGB色の分離
Red <- Img
Red[,,2] <- 0
Red[,,3] <- 0
#EBImage::display(Red)

Green <- Img
Green[,,1] <- 0
Green[,,3] <- 0
#EBImage::display(Green)

Blue <- Img
Blue[,,1] <- 0
Blue[,,2] <- 0
#EBImage::display(Blue)

#RGB色で表示
EBImage::display(EBImage::combine(Img, Red, Green, Blue),
                 nx=2, all=TRUE, spacing = 0.01, margin = 70)
quartz.save("Img05_rgb.png", type="png", dpi=100); dev.off()

フィルターを変えて、画像の縮小を行い、結果を比較してみた。

EBImage::resizeとimager::resizeを使って、 様々なフィルターでの画像の縮小を試してみた。 XY軸方向に、それぞれ20%縮小した（要するに、1/25縮小）。

#縮小 + no-filter
Img_n50 <- EBImage::resize(Img,
                           w=round(dim(Img)[1]/5, 0),
                           h=round(dim(Img)[2]/5, 0),
                           filter="none")

#縮小 + bilinear filter
Img_b50 <- EBImage::resize(Img,
                           w=round(dim(Img)[1]/5, 0),
                           h=round(dim(Img)[2]/5, 0),
                           filter="bilinear")

#EBImageからcimgへのオブジェクト変換
img <- imageData(Img)
img2 <- imager::as.cimg(img, dim=dim(img))
#警告メッセージ:
# as.cimg.array(img, dim = dim(img)) で:
#  Assuming third dimension corresponds to colour

#縮小 + no interpolation: additional space is filled according to boundary_conditions (0)
Img_nnia50 <- imager::resize(img2,
                            size_x = round(dim(img2)[1]/5, 0),
                            size_y = round(dim(img2)[2]/5, 0),
                            interpolation_type = 0)
Img_nnia50 <- EBImage::Image(Img_nnia50[,,1,], colormode = "Color")
#EBImage::display(Img_nnia50)

#縮小 + nearest-neighbor interpolation (1)
Img_nni50 <- imager::resize(img2,
                            size_x = round(dim(img2)[1]/5, 0),
                            size_y = round(dim(img2)[2]/5, 0),
                            interpolation_type = 1)
Img_nni50 <- EBImage::Image(Img_nni50[,,1,], colormode = "Color")

#縮小 + moving average interpolation (2)
Img_mai50 <- imager::resize(img2,
                            size_x = round(dim(img2)[1]/5, 0),
                            size_y = round(dim(img2)[2]/5, 0),
                            interpolation_type = 2)
Img_mai50 <- EBImage::Image(Img_mai50[,,1,], colormode = "Color")

#縮小 + linear interpolation (3)
Img_li50 <- imager::resize(img2,
                            size_x = round(dim(img2)[1]/5, 0),
                            size_y = round(dim(img2)[2]/5, 0),
                            interpolation_type = 3)
Img_li50 <- EBImage::Image(Img_li50[,,1,], colormode = "Color")

#縮小 + grid interpolation (4)
Img_gi50 <- imager::resize(img2,
                            size_x = round(dim(img2)[1]/5, 0),
                            size_y = round(dim(img2)[2]/5, 0),
                            interpolation_type = 4)
Img_gi50 <- EBImage::Image(Img_gi50[,,1,], colormode = "Color")

#縮小 + cubic interpolation (5)
Img_ci50 <- imager::resize(img2,
                            size_x = round(dim(img2)[1]/5, 0),
                            size_y = round(dim(img2)[2]/5, 0),
                            interpolation_type = 5)
Img_ci50 <- EBImage::Image(Img_ci50[,,1,], colormode = "Color")

#縮小 +  lanczos interpolation (6)
Img_lani50 <- imager::resize(img2,
                            size_x = round(dim(img2)[1]/5, 0),
                            size_y = round(dim(img2)[2]/5, 0),
                            interpolation_type = 6)
Img_lani50 <- EBImage::Image(Img_lani50[,,1,], colormode = "Color")

#表示
EBImage::display(EBImage::combine(Img_n50, Img_b50, Img_nnia50,
                                  Img_nni50, Img_mai50, Img_li50,
                                  Img_gi50, Img_ci50, Img_lani50),
                 nx=3, all=TRUE, spacing = 0.01, margin = 70)
m <- c(0.8, 1, 0)
text(x = 100, y = 0,
     label = "Img_n50", adj = c(0,1), col = "white", cex = m[1], pos=m[2], srt=m[3])
text(x = 380, y = 0,
     label = "Img_b50", adj = c(0,1), col = "white", cex = m[1], pos=m[2], srt=m[3])
text(x = 680, y = 0,
     label = "Img_nnia50", adj = c(0,1), col = "white", cex = m[1], pos=m[2], srt=m[3])
text(x = 100, y = 310,
     label = "Img_nni50", adj = c(0,1), col = "white", cex = m[1], pos=m[2], srt=m[3])
text(x = 380, y = 310,
     label = "Img_mai50", adj = c(0,1), col = "white", cex = m[1], pos=m[2], srt=m[3])
text(x = 680, y = 310,
     label = "Img_li50", adj = c(0,1), col = "white", cex = m[1], pos=m[2], srt=m[3])
text(x = 100, y = 620,
     label = "Img_gi50", adj = c(0,1), col = "white", cex = m[1], pos=m[2], srt=m[3])
text(x = 380, y = 620,
     label = "Img_ci50", adj = c(0,1), col = "white", cex = m[1], pos=m[2], srt=m[3])
text(x = 680, y = 620,
     label = "Img_lani50", adj = c(0,1), col = "white", cex = m[1], pos=m[2], srt=m[3])
quartz.save("Img06_resize.png", type="png", dpi=150); dev.off()

n50、b50、nni50、gi50の縮小結果はあきらかに画像の平滑化がうまくいってなさそう。

nnia50の縮小結果は端っこしか切り取られていない。。

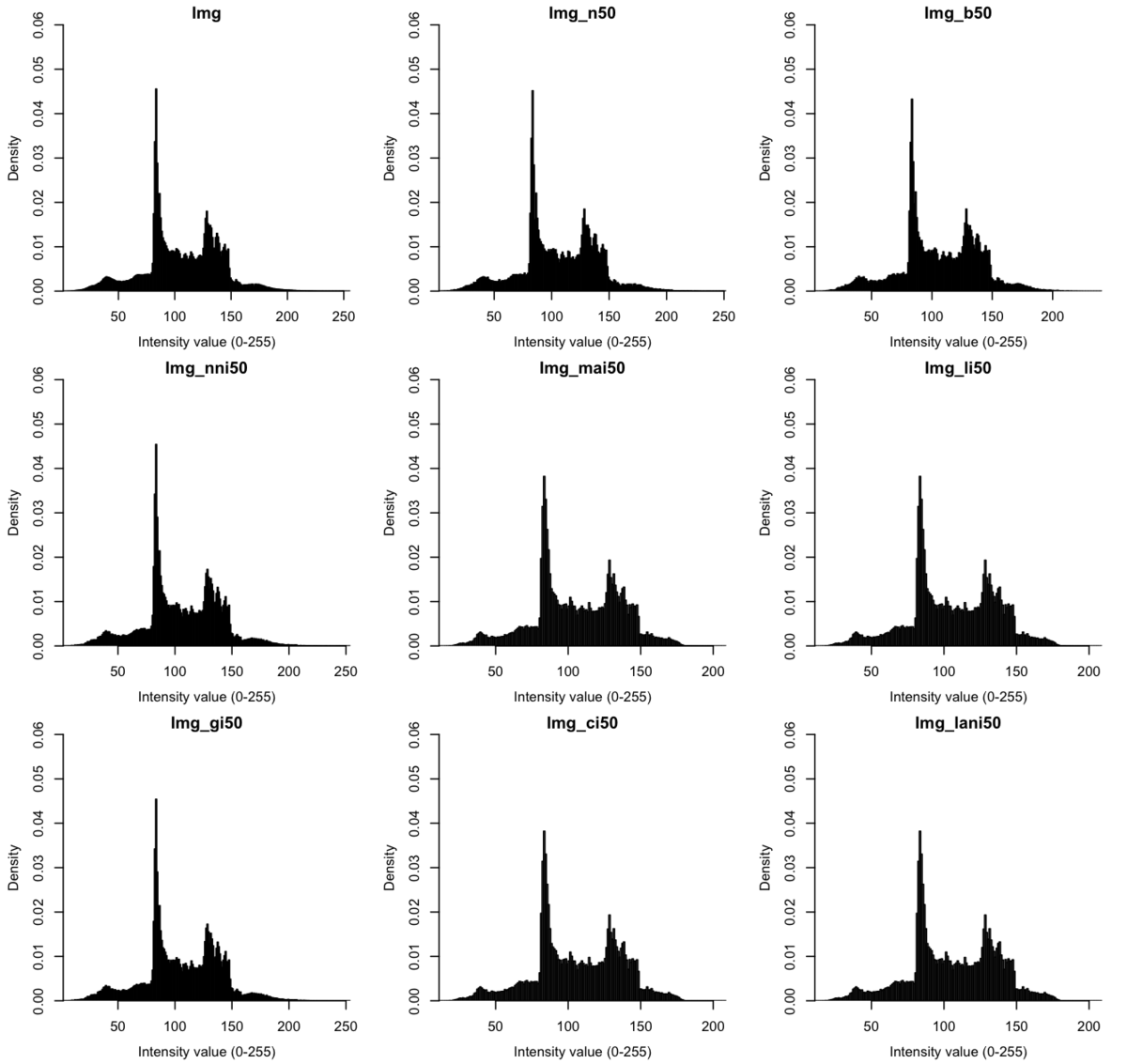

次に、画像(グレー変換後)のヒストグラムを図示してみる。

#レイアウト設定
par(mfrow = c(3,3), mgp=c(2.5, 1, 0), mai = c(0.5, 0.5, 0.2, 0.2))

#Img
hist(array(EBImage::channel(Img, "gray"), dim=dim(Img)[1:2])*256,
     breaks=256, freq=F, main="Img", xlab="Intensity value (0-255)",
     xaxs="i", yaxs="i", ylim=c(0, 0.06))

#Img_n50
hist(array(EBImage::channel(Img_n50, "gray"), dim=dim(Img_n50)[1:2])*256,
     breaks=256, freq=F, main="Img_n50", xlab="Intensity value (0-255)",
     xaxs="i", yaxs="i", ylim=c(0, 0.06))

#Img_b50
hist(array(EBImage::channel(Img_b50, "gray"), dim=dim(Img_b50)[1:2])*256,
     breaks=256, freq=F, main="Img_b50", xlab="Intensity value (0-255)",
     xaxs="i", yaxs="i", ylim=c(0, 0.06))

#Img_nni50
hist(array(EBImage::channel(Img_nni50, "gray"), dim=dim(Img_nni50)[1:2])*256,
     breaks=256, freq=F, main="Img_nni50", xlab="Intensity value (0-255)",
     xaxs="i", yaxs="i", ylim=c(0, 0.06))

#Img_mai50
hist(array(EBImage::channel(Img_mai50, "gray"), dim=dim(Img_mai50)[1:2])*256,
     breaks=256, freq=F, main="Img_mai50", xlab="Intensity value (0-255)",
     xaxs="i", yaxs="i", ylim=c(0, 0.06))

#Img_li50
hist(array(EBImage::channel(Img_li50, "gray"), dim=dim(Img_li50)[1:2])*256,
     breaks=256, freq=F, main="Img_li50", xlab="Intensity value (0-255)",
     xaxs="i", yaxs="i", ylim=c(0, 0.06))

#Img_gi50
hist(array(EBImage::channel(Img_gi50, "gray"), dim=dim(Img_gi50)[1:2])*256,
     breaks=256, freq=F, main="Img_gi50", xlab="Intensity value (0-255)",
     xaxs="i", yaxs="i", ylim=c(0, 0.06))

#Img_ci50
hist(array(EBImage::channel(Img_ci50, "gray"), dim=dim(Img_ci50)[1:2])*256,
     breaks=256, freq=F, main="Img_ci50", xlab="Intensity value (0-255)",
     xaxs="i", yaxs="i", ylim=c(0, 0.06))

#Img_lani50
hist(array(EBImage::channel(Img_lani50, "gray"), dim=dim(Img_lani50)[1:2])*256,
     breaks=256, freq=F, main="Img_lani50", xlab="Intensity value (0-255)",
     xaxs="i", yaxs="i", ylim=c(0, 0.06))

#保存
quartz.save("Img07_histo.png", type="png", dpi=150); dev.off()

ピークの高さとか、諧調150くらいのところに少し違いがありそう。

まとめ

R/EBImage/imagerでの基本的な画像をまとめてみた。

現状、Rでの画像処理のハウツゥはほんと少ない。。

R言語でも画像処理が結構できそうなので、 少しずつスクリプトを紹介できればと思う。
