【R・ビッグデータ解析の処方箋】Rで、10万ノードを超える大きなネットワーク図を描画するTips 〜 igraph::plot.igraphは使い物にならない件 〜

Rでのネットワーク図の作成では、igraph packageがよく使われる。

ただ、igraphによるネットワーク図の描写は、1万ノードを超えたあたりから、結構な時間がかかる。

そのため、10万ノードを超えるような、大規模なネットワーク図の描画には、ちょっとしたコツがある。

今回、そんな大規模なネットワークの作成方法を取り上げ、実際の実行時間を検証してみた。

結論的には、igraph::plot.igraphを使うよりも、graphics::plot.defaultで描画する方が、10倍以上早くなる。

graphics::plot.defaultによるネットワーク図の作成例

まずは、Barabasi-Albertモデルで、サンプルのグラフ構造を作成する。

#パッケージ準備
library(igraph)

#サンプル・グラフの作成
#sample_pa: Barabasi-Albertモデルによるスケールフリー・グラフの生成関数
#BAモデルは、グラフを構築するためのシンプルな確率的アルゴリズムである。
pa <- igraph::sample_pa(n=10, power=1, m=1, directed=F)

pa
#IGRAPH fe31e44 U--- 10 9 -- Barabasi graph
#+ attr: name (g/c), power (g/n), m (g/n), zero.appeal (g/n),
#| algorithm (g/c)
#+ edges from fe31e44:
#[1] 1-- 2 2-- 3 2-- 4 2-- 5 1-- 6 3-- 7 1-- 8 5-- 9 7--10

#graphics::plot.defaultによる作図
system.time(graphics::plot.default(layout_with_fr(pa), pch=20, cex=2.5,
                       axes = F,  type = "p", xlab = NA, ylab = NA))
#quartz.save(file = paste0("./Graph_net_00.png"), type = "png", dpi = 150); dev.off()

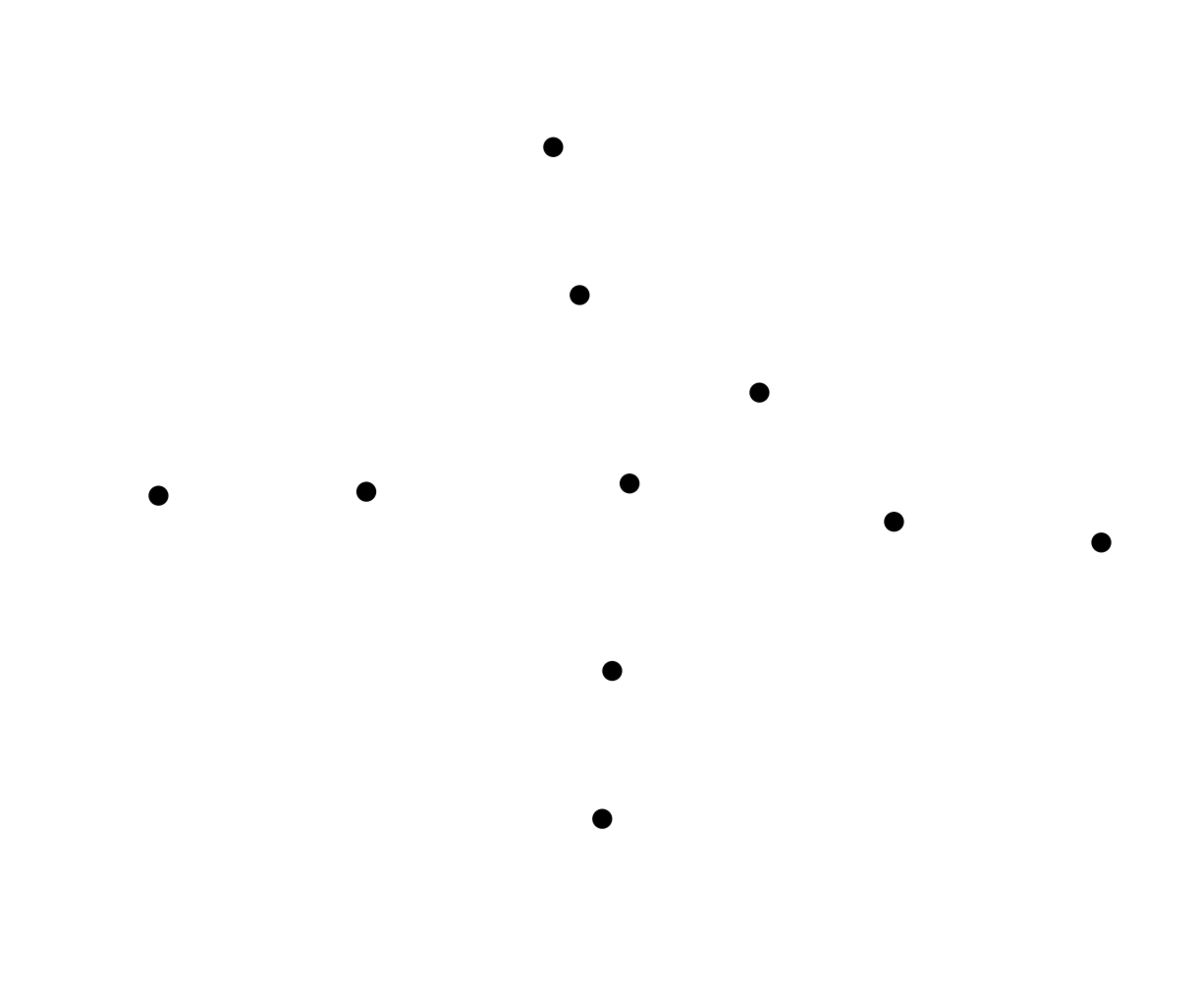

f:id:skume:20210321181207p:plain:w400

うーん、この図だと、ネットワークのエッジがない。

そこで、線分を追加するsegments関数で、エッジの描画を行う。

関数として組むと、こんな感じである。

gist.github.com

このNetwork_plot関数で、pa を描画してみる。

#パッケージの準備 & 簡単な実行例
library(data.table)
library(magrittr)
source("https://gist.githubusercontent.com/kumeS/2c8204b1c8a78a16d00ec2eaed5a7ca5/raw/e67a5760d7fcfc3a9c8f62f729e407b2722f5bf2/Network_plot.R")

pa <- igraph::sample_pa(n=10, power=1, m=1, directed=F)
Network_plot(pa, Cex=2.5)
#quartz.save(file = paste0("./Graph_net_01.png"), type = "png", dpi = 150); dev.off()

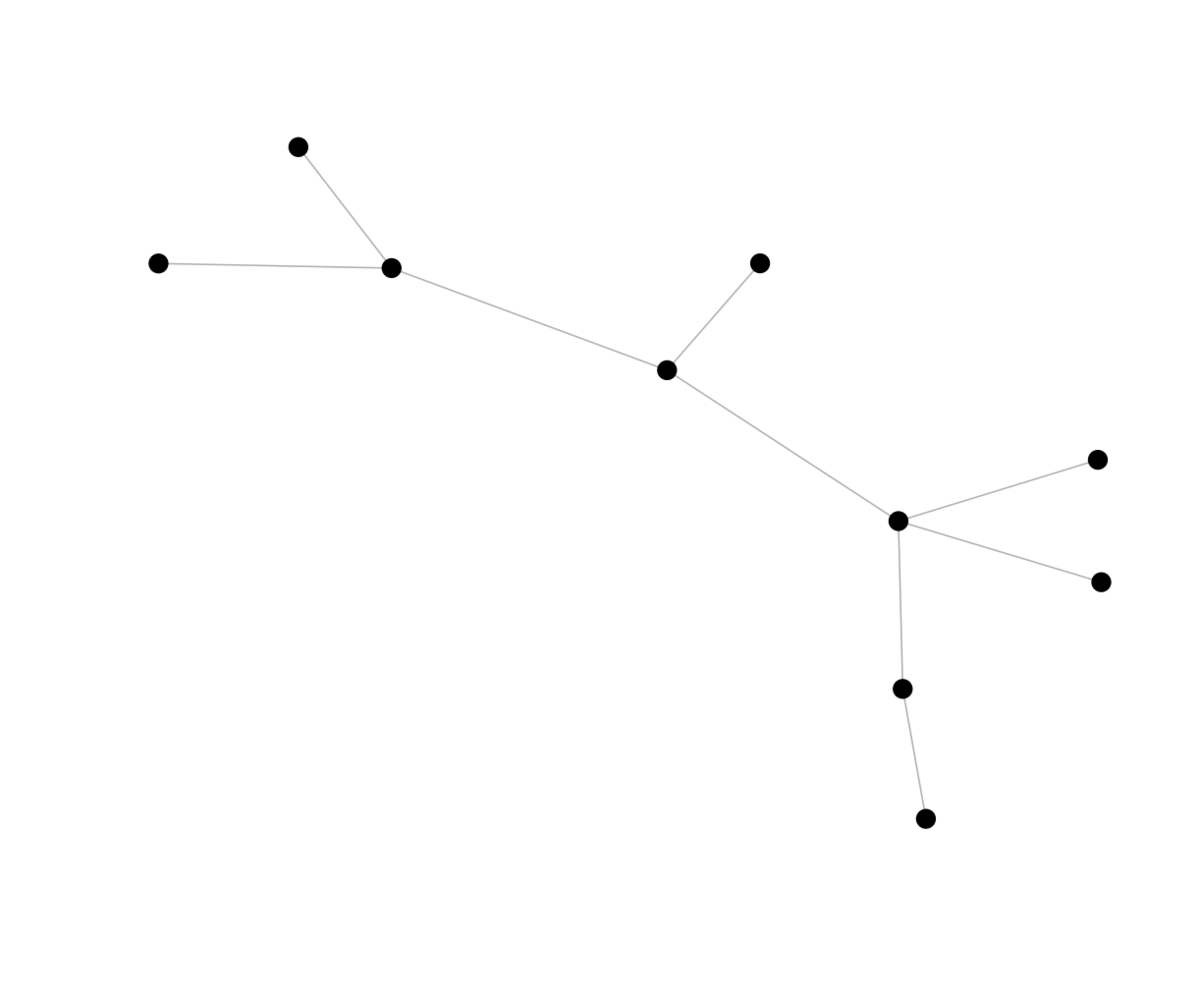

f:id:skume:20210321181341p:plain:w400

見慣れた、ネットワーク図が得られる。

グラフのレイアウトは、layout_with_fr *1 を使用している。

グラフ・ノード数による描画時間の比較

それでは、次に、グラフのノード数を増やしていって、igraph::plot.igraphとgraphics::plot.defaultを使う場合とでの実行時間を比較してみる。

検証したスクリプトは、以下の通りである。

#####################
#10 nodes
#####################
#plot.igraphでの実行
pa <- sample_pa(n=10, power=1, m=1, directed=F)
system.time(plot.igraph(pa, vertex.size=10, vertex.label=NA))
#   ユーザ   システム       経過
#     0.014      0.002      0.019
#quartz.save(file = paste0("./Graph_01.png"), type = "png", dpi = 150); dev.off()

#Network_plotでの実行
system.time(Network_plot(pa, Cex=2.5))
#   ユーザ   システム       経過
#     0.016      0.002      0.018
#quartz.save(file = paste0("./Graph_02.png"), type = "png", dpi = 150); dev.off()

f:id:skume:20210321181600p:plain:w400

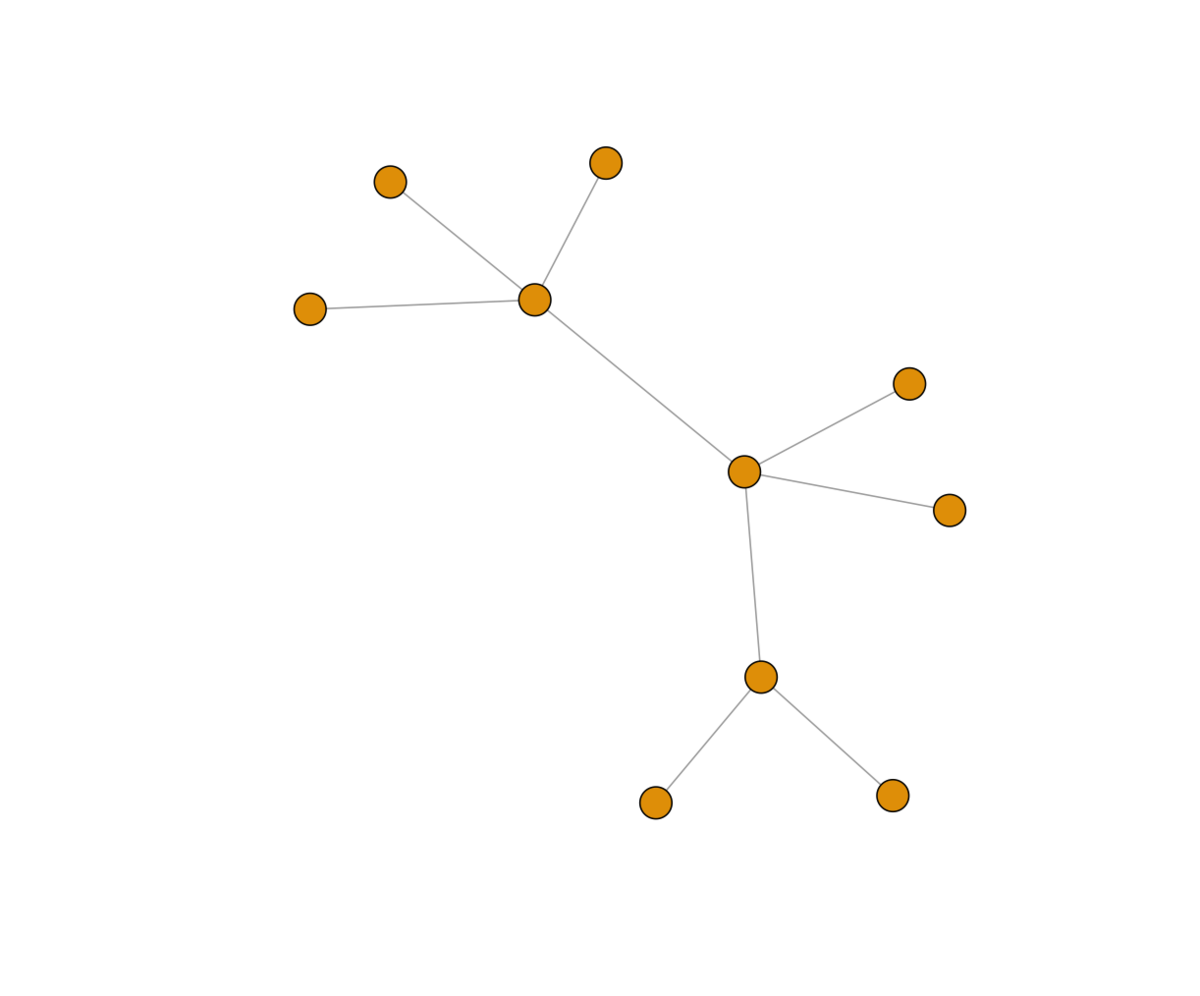

10 nodes by plot.igraph

f:id:skume:20210321181646p:plain:w400

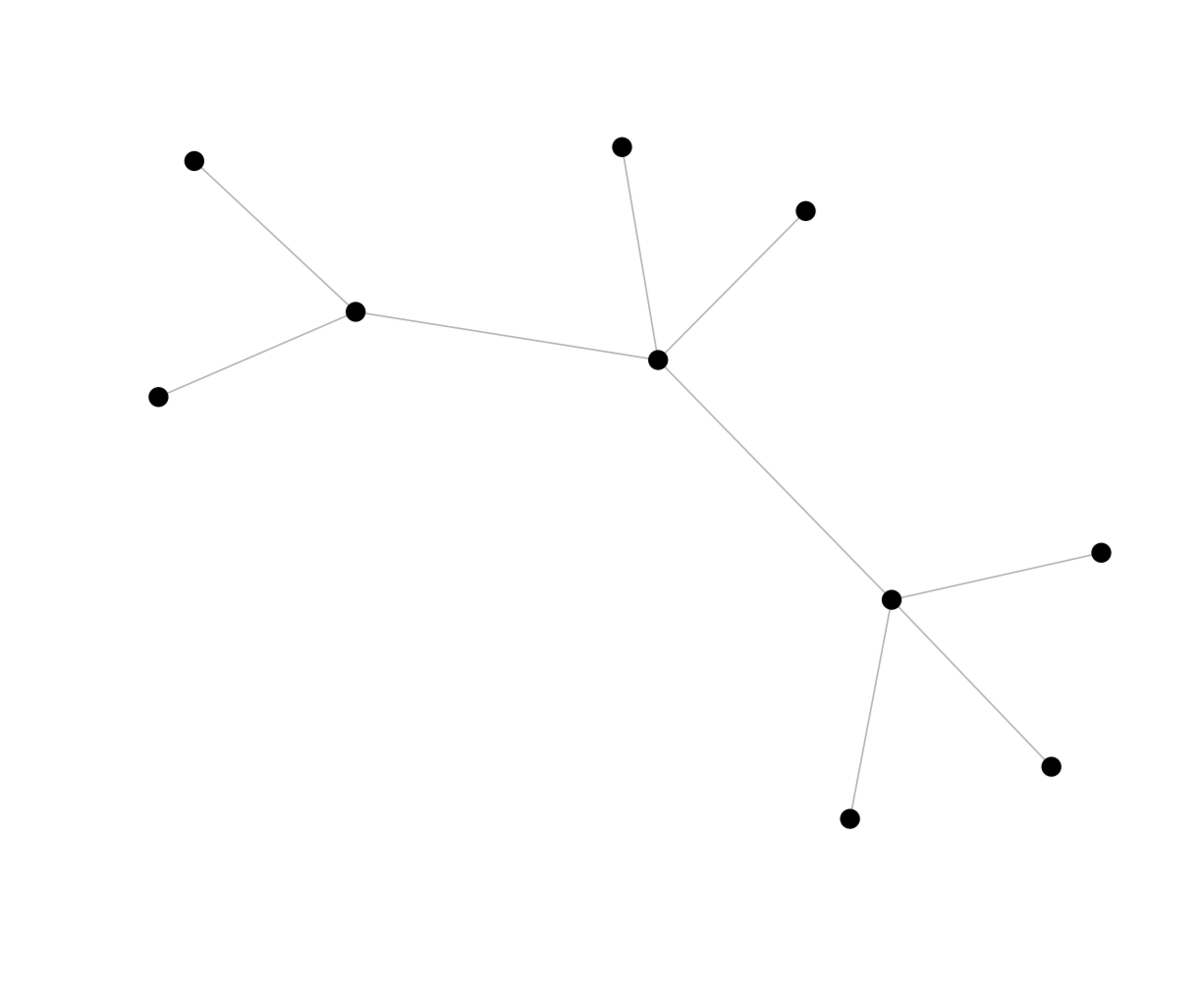

10 nodes by Network_plot

#####################
#100 nodes
#####################
#plot.igraphでの実行
pa <- sample_pa(n=100, power=1, m=1, directed=F)
system.time(plot.igraph(pa, vertex.size=4, vertex.label=NA))
#   ユーザ   システム       経過
#     0.023      0.003      0.026
#quartz.save(file = paste0("./Graph_03.png"), type = "png", dpi = 150); dev.off()

#Network_plotでの実行
system.time(Network_plot(pa, Cex=1.5))
#   ユーザ   システム       経過
#     0.029      0.003      0.031
#quartz.save(file = paste0("./Graph_04.png"), type = "png", dpi = 150); dev.off()

f:id:skume:20210321181834p:plain:w400

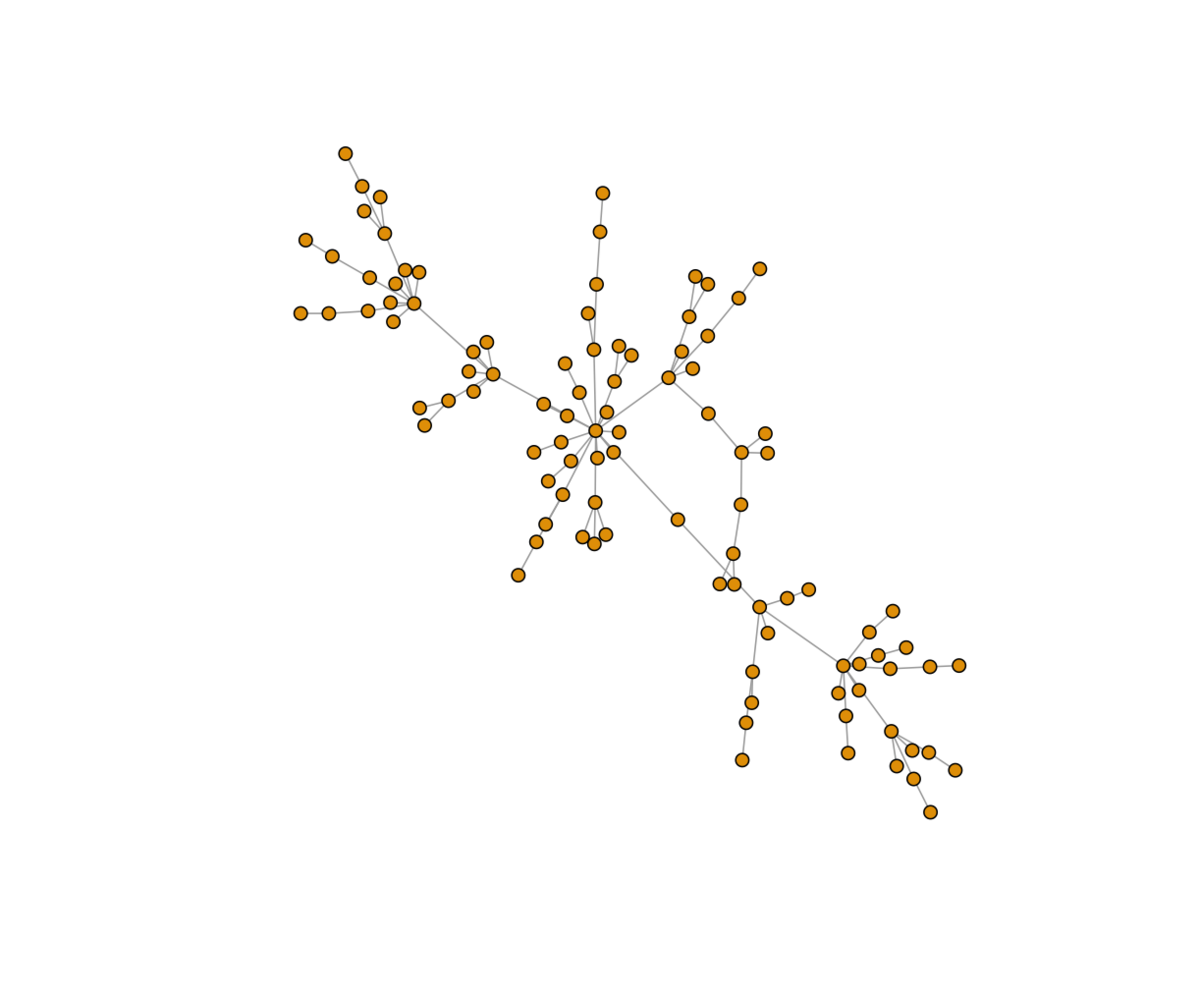

100 nodes by plot.igraph

f:id:skume:20210321181857p:plain:w400

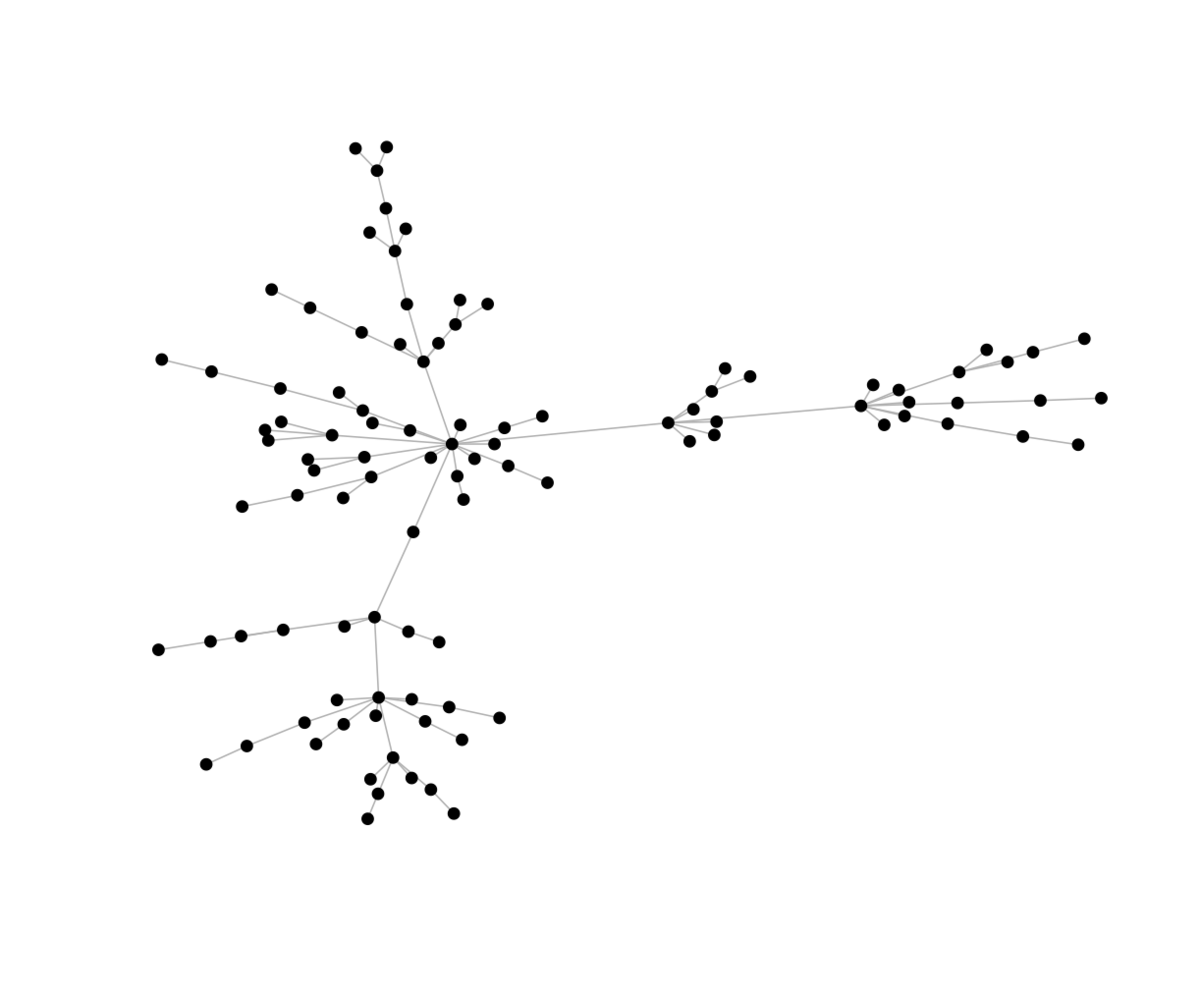

100 nodes by Network_plot

#####################
#1000 nodes
#####################
pa <- sample_pa(n=1000, power=1, m=1, directed=F)
system.time(plot(pa, vertex.size=2, vertex.label=NA))
#   ユーザ   システム       経過
#     1.033      0.017      1.053
#quartz.save(file = paste0("./Graph_05.png"), type = "png", dpi = 150); dev.off()

#Network_plotでの実行
system.time(Network_plot(pa, Cex=0.5))
#   ユーザ   システム       経過
#     0.771      0.006      0.781
#quartz.save(file = paste0("./Graph_06.png"), type = "png", dpi = 150); dev.off()

f:id:skume:20210321181931p:plain:w400
1000 nodes by plot.igraph

f:id:skume:20210321181954p:plain:w400
1000 nodes by Network_plot

#####################
#10000 nodes: 1万ノード
#####################
pa <- sample_pa(n=10000, power=1, m=1, directed=F)
system.time(plot(pa, vertex.size=1, vertex.label=NA))
#   ユーザ   システム       経過
#    11.014      0.035     11.061
#quartz.save(file = paste0("./Graph_07.png"), type = "png", dpi = 150); dev.off()

#Network_plotでの実行
system.time(Network_plot(pa, Cex=0.2))
#   ユーザ   システム       経過
#     0.873      0.005      0.881
#quartz.save(file = paste0("./Graph_08.png"), type = "png", dpi = 150); dev.off()

f:id:skume:20210321182442p:plain:w400

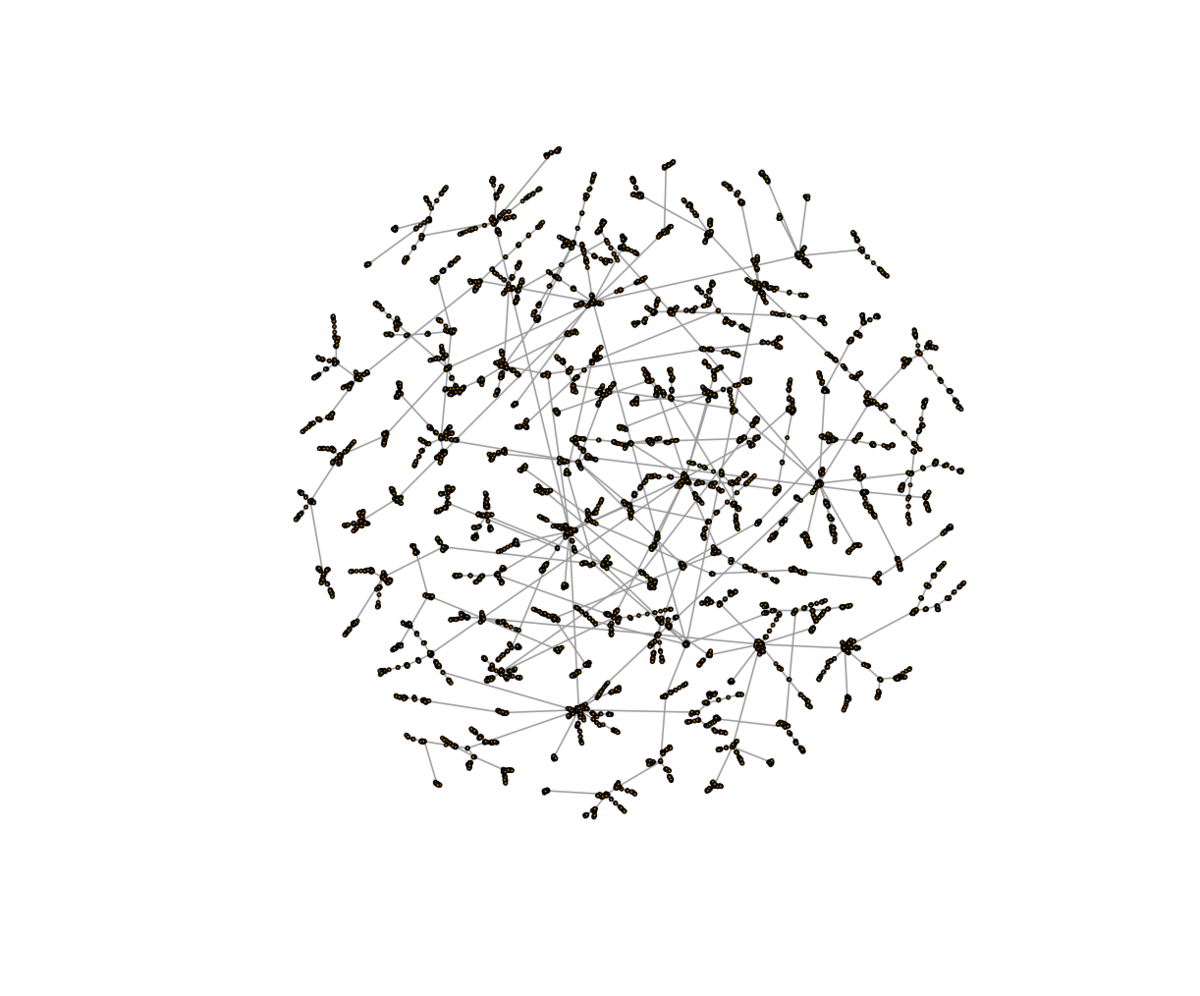

10000 nodes by plot.igraph

f:id:skume:20210321182446p:plain:w400

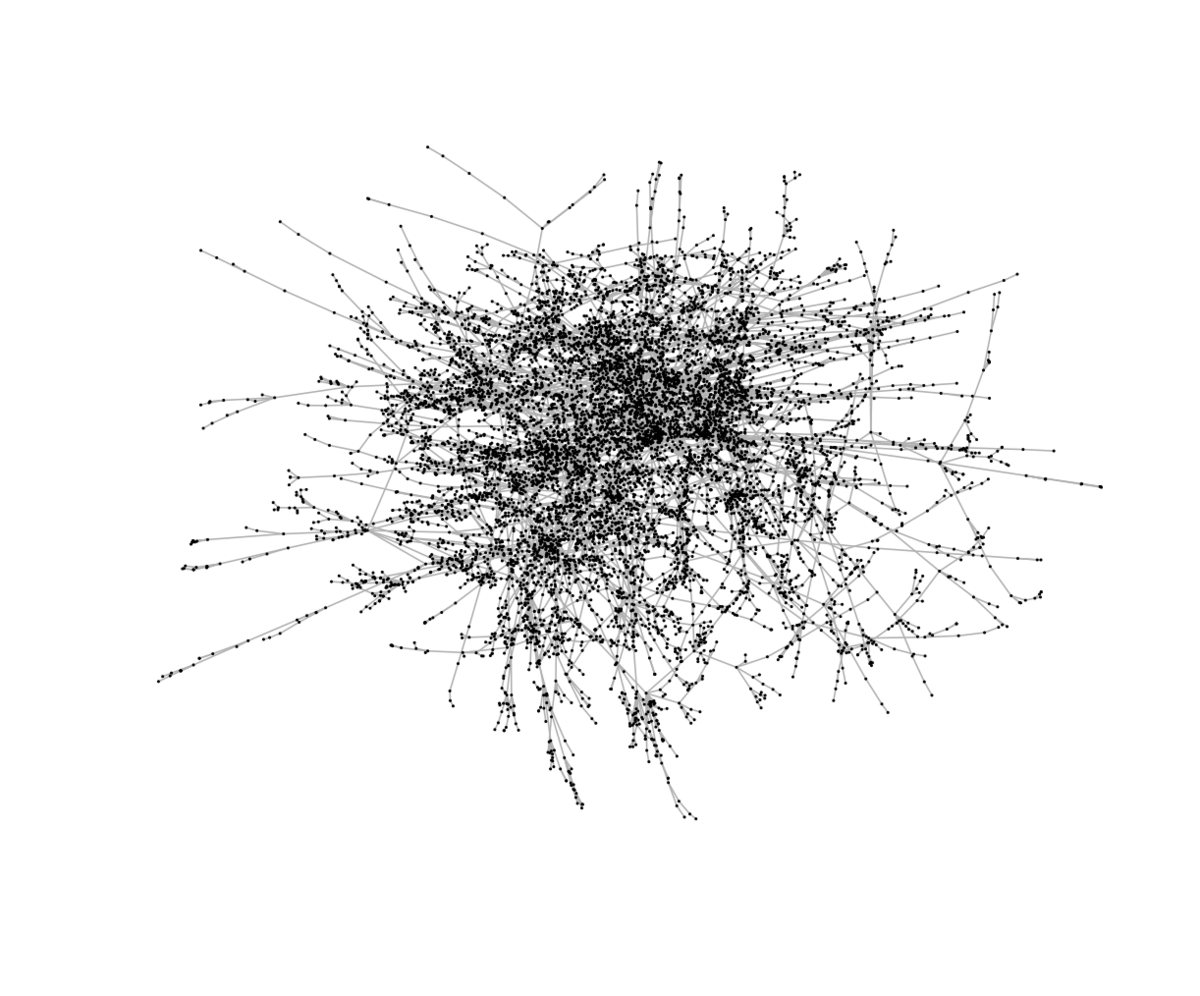

10000 nodes by Network_plot

#####################
#100000 nodes: 10万ノード
#####################
pa <- sample_pa(n=100000, power=1, m=1, directed=F)
system.time(plot(pa, vertex.size=0.5, vertex.label=NA))
#   ユーザ   システム       経過
#   140.286      0.545    141.231
#quartz.save(file = paste0("./Graph_09.png"), type = "png", dpi = 150); dev.off()

#Network_plotでの実行
system.time(Network_plot(pa, Cex=0.03))
#   ユーザ   システム       経過
#     9.381      0.021      9.423
#quartz.save(file = paste0("./Graph_10.png"), type = "png", dpi = 150); dev.off()

f:id:skume:20210321182545p:plain:w400
100000 nodes by plot.igraph

f:id:skume:20210321182604p:plain:w400

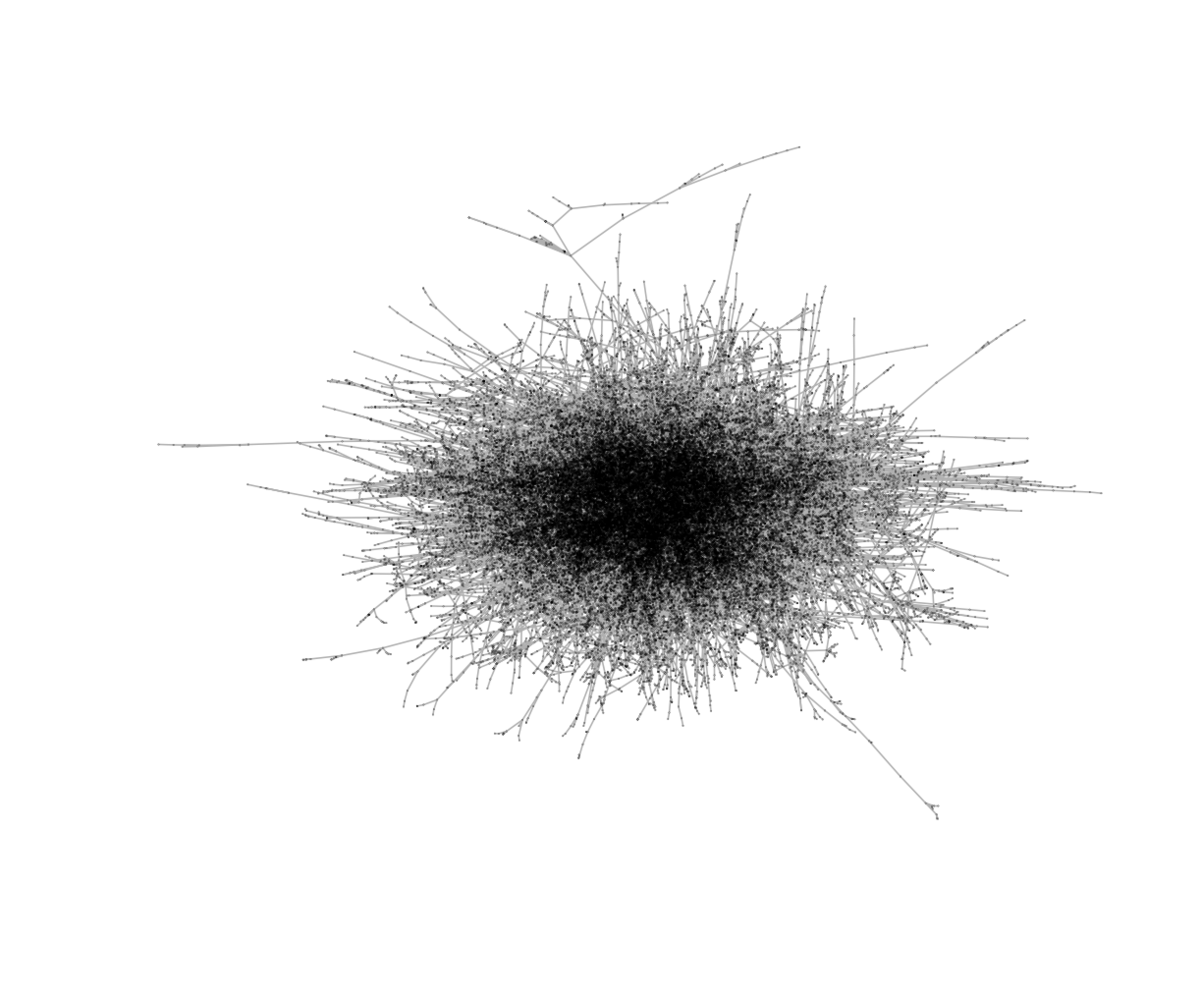

100000 nodes by Network_plot

#####################
#200000 nodes: 20万ノード
#####################
pa <- sample_pa(n=200000, power=1, m=1, directed=F)
system.time(plot(pa, vertex.size=0.5, vertex.label=NA))
#   ユーザ   システム       経過
#   278.272      0.539    279.129
#quartz.save(file = paste0("./Graph_11.png"), type = "png", dpi = 150); dev.off()

#Network_plotでの実行
system.time(Network_plot(pa, Cex=0.01))
#   ユーザ   システム       経過
#    20.613      0.037     20.700
#quartz.save(file = paste0("./Graph_12.png"), type = "png", dpi = 150); dev.off()

f:id:skume:20210321182634p:plain:w400
200000 nodes by plot.igraph

f:id:skume:20210321182653p:plain:w400

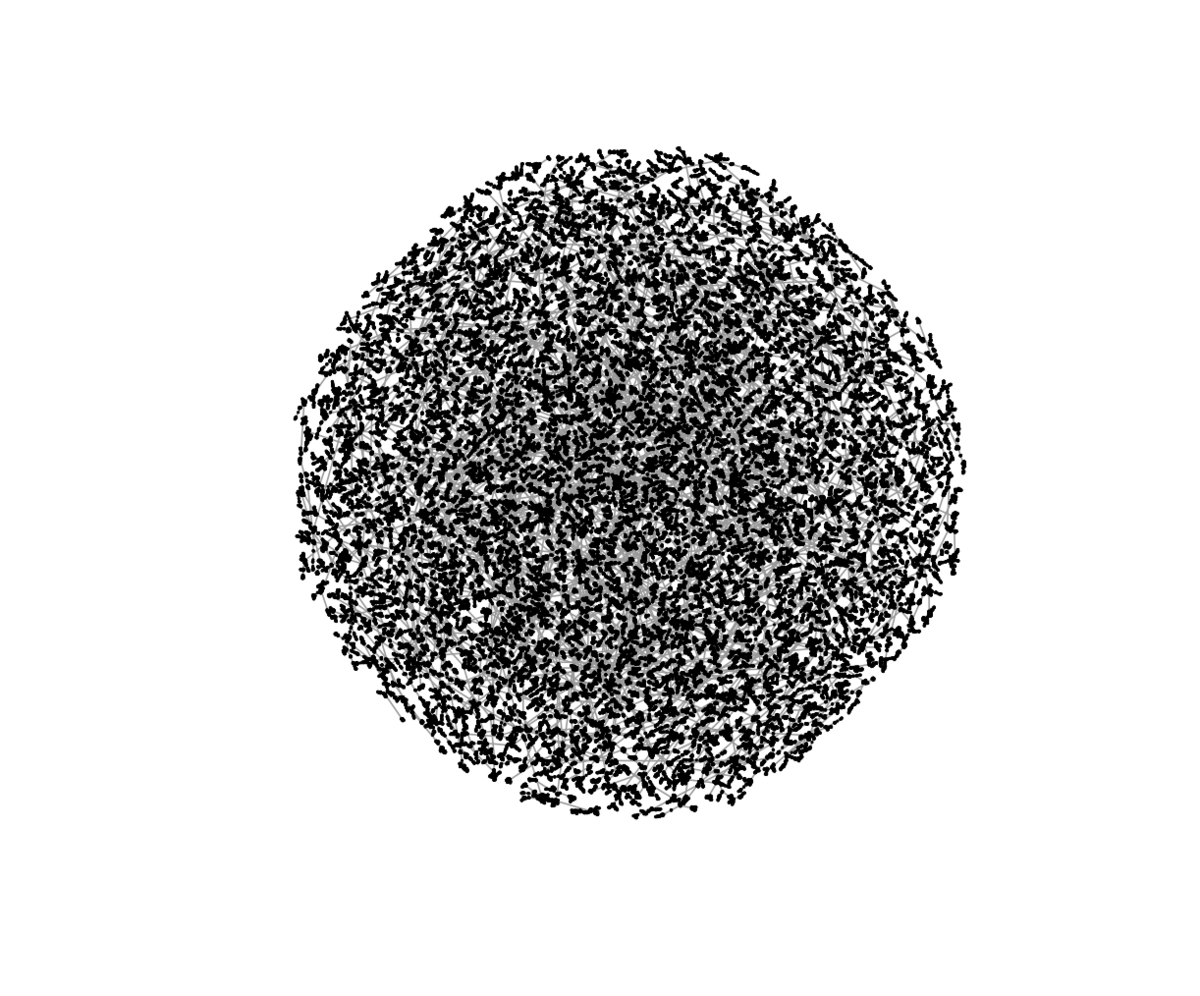

200000 nodes by Network_plot

実行時間の可視化

実行時間を表で比較すると、1000や10000あたりから、すでに差が出てくる。

ノード数 igraph::plot.igraphでの実行時間 Network_plotでの実行時間
10 0.019 0.018
100 0.026 0.031
1000 1.053 0.781
10000 11.061 0.881
100000 141.231 9.423
200000 279.129 20.700

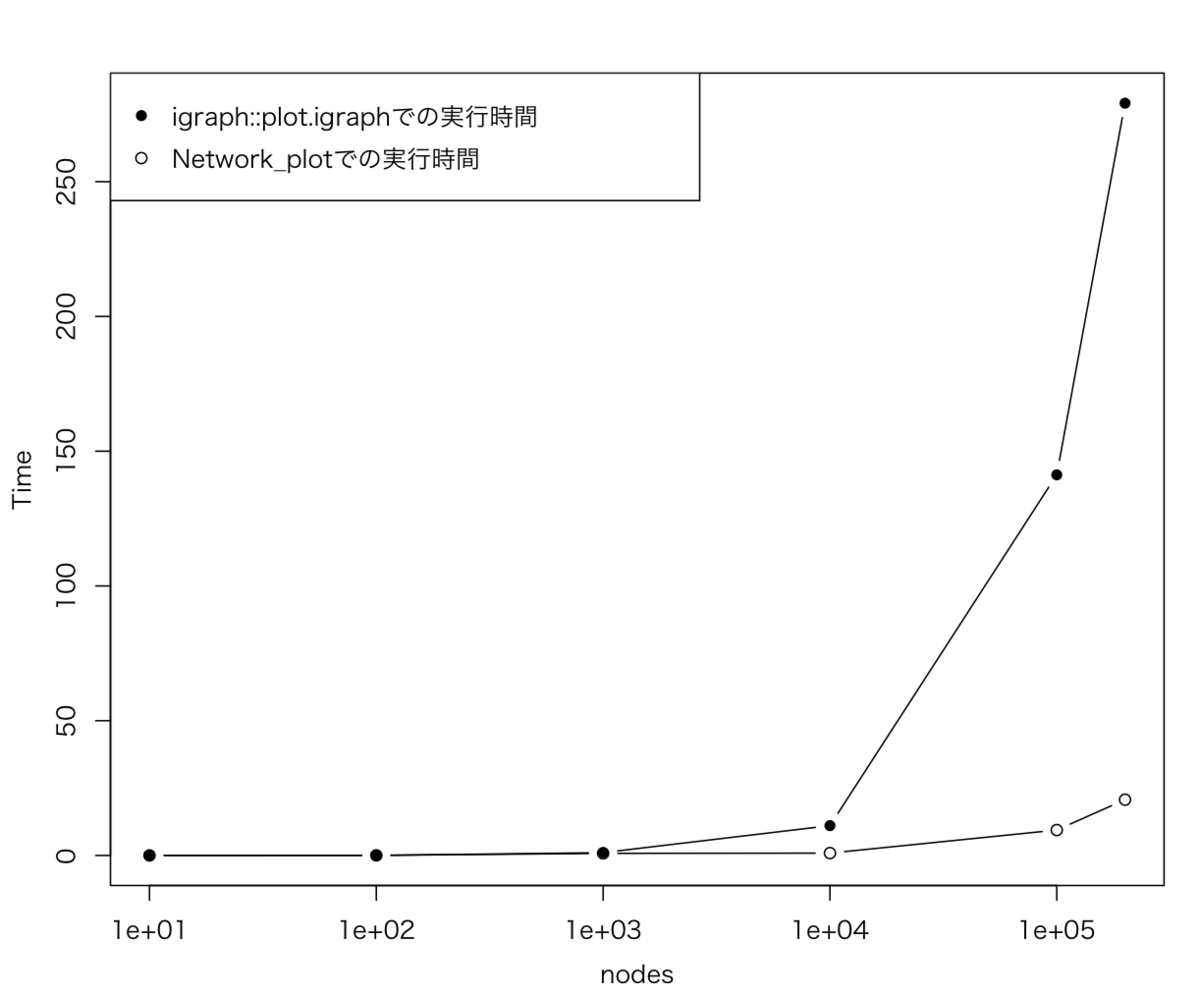

図としてプロットすると、こんな感じ。

tm <- data.frame(a=c(10, 100, 1000, 10000, 100000, 200000),
                 b=c(0.019,0.026,1.053,11.061,141.231,279.129),
                 c=c(0.018,0.031,0.781,0.881,9.423,20.700))
par(family="HiraKakuProN-W3", mgp=c(2.5, 1, 0), mai=c(0.75, 0.75, 0.5, 0.25))
plot(tm[,1], tm[,2], type="n", log="x", xlab="nodes", ylab="Time")
points(tm[,1], tm[,2], type="b", pch=16)
points(tm[,1], tm[,3], type="b", pch=21)
legend("topleft", legend=c("igraph::plot.igraphでの実行時間","Network_plotでの実行時間"), pch=c(16, 21), cex=1)
#quartz.save(file = paste0("./Graph_13.png"), type = "png", dpi = 150); dev.off()

f:id:skume:20210321183127p:plain:w400

まとめ

描画速度が歴然と違う、、、igraphオブジェクトは1万ノードくらいを扱うのが良いところかな。

大規模なネットワークを扱いたい人には、graphics::plot.defaultが基本型だろう。
